R&S CMsequencer：3GPP射频测试方案介绍

在无线通信领域，确保终端设备符合3GPP国际标准对于制造商、运营商以及最终用户来说至关重要。R&S推出的R&S®CMsequencer作为一款强大的图形化脚本工具，专门设计用于自动化5G NR及其他无线技术的3GPP射频测试，并且具有强大的编辑功能，可以轻松实现频带遍历。本文将深入探讨R&S®CMsequencer如何支持射频测试以及遍历测试，包括其核心功能、具体应用场景及优势。

核心功能概览

R&S®CMsequencer是R&S®CMsquares的一部分，后者是R&S®CMX500无线综测仪的用户界面和控制中心。CMsequencer通过直观且灵活的图形化界面简化了工作流程，并帮助创建和执行测试脚本及测试计划（Test Plan），同时通过HTML输出的方式，清晰地展示执行结果。软件行业向Web应用程序发展是当前的发展趋势，R&S®CMsequencer交互模式都是基于Web的应用程序，可以在任何操作系统上运行。这种现代化的设计不仅提高了兼容性和灵活性，还降低了用户的入门门槛。

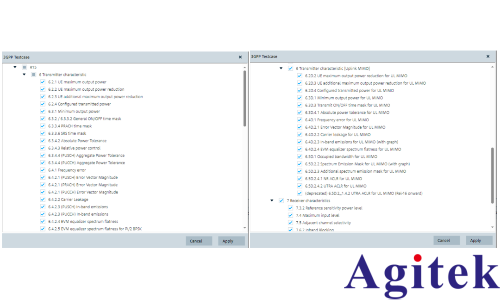

在5G终端设备的开发和认证过程中，确保终端符合3GPP标准至关重要。特别是对于射频（RF）性能的验证，遵循TS 38.521标准进行射频测试是保证设备质量和互操作性的基础步骤。Rohde & Schwarz (R&S) 的 R&S®CMsequencer 提供了一个简单且自动化的解决方案，用于执行这些关键测试，并生成详尽的测试报告。根据3GPP TS 38.521标准，5G NR设备射频测试用例主要集中在第6章和第7章，即发射机（TX）和接收机（RX）测试。这些测试用例为设备的基本射频特性提供了基本的健全性检查，确保设备能够在各种网络条件下稳定运行，并满足3GPP国际标准的要求。R&S®CMsequencer提供了一系列专门设计的3GPP测试块，符合TS 38.521中的配置和测试点要求，这使得用户能够轻松地设置和执行射频测试，而无需复杂的配置过程。只需点击几下鼠标，即可完成整个测试流程，极大地提高了工作效率。

SA模式的3GPP用例

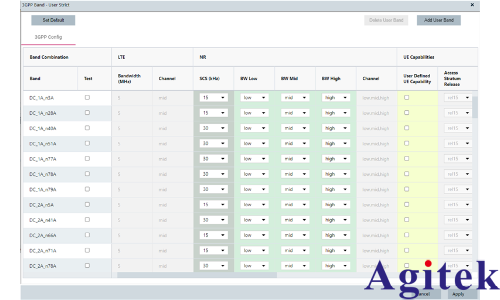

根据3GPP 38.521频段设置，打开“NR 38.521 Band Settings”按钮，打开“3GPP Band - User Strict”对话框。它根据3GPP规范在表格中列出了可能的频段组合。您可以选择一个或多个波段组合进行测量。波段设置是预先定义的，您可以在3GPP的范围内配置它们规范。您还可以添加用户的频带组合。

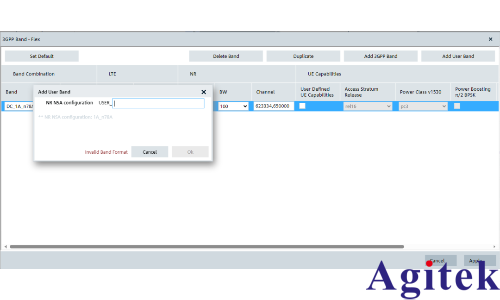

此外，CMSequencer也支持用户自定义频段。打开“NR 38.521 Band Flex Settings”字段，打开“3GPP Band - Flex”对话框。它为频带和频带设置选项提供了一个空表，用户可以添加和配置自定义频段和3GPP指定频段。

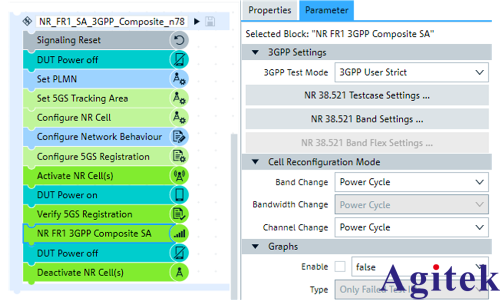

CMSequencer自带了SA/NSA的3GPP射频测试用例。以FR1 NR SA模式为例，CMSequencer自带提供了NR FR1 3GPP Composite SA这个测试集合，里面包含了SA模式的发射机和接收机测试，用户只需要简单地对用例进行筛选，测试频带设置，即可轻松完成FR1 NR SA模式的3GPP射频测试。

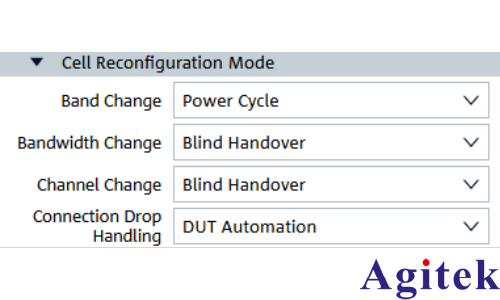

在3GPP射频测试中，经常需要对不同的频带、带宽、信道（高中低）进行遍历测试，CMsequencer对网络参数遍历条件可以支持不同的切换模式，包括开关机重新附着方式或者采取盲切换方式（blind handover）进行网络切换。使用盲切模式进行频带、带宽、信道的切换，可以大大缩减切换的时间。

遍历测试功能（shuffler）

对于支持一组频段组合的用户设备（UE）进行测试时，通常会在所有支持的频段组合上执行相同的测量。这种测量序列可以通过一个测试脚本（shuffler功能）实现：频段组合在.csv或.json文件中配置，并通过“Read CSV Data”功能模块输入到脚本中。“Loop over each item in list”功能模块允许您遍历频段组合。通过使用“Get UE capabilities”模块，可以在测试执行期间直接从 UE 获其支持的频段组合，然后对支持的频段组合进行循环遍历。

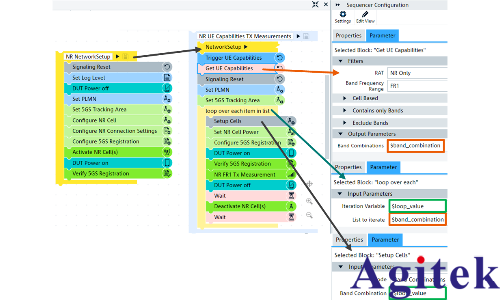

 遍历频带组合的流程：

建立RRC连接，获取UE capability。

“Trigger UE Capabilities”模块约束了UE capability的数量。

“Get UE Capabilities”模块获取所需的UE capability，并将它们存储在“$band_combination”变量中，该变量是频带组合的列表。

“loop”模块遍历“$band_combination”列表。所获取的值放在“$loop_value变量中。

“Setup Cells”模块根据提供的频带组合，使用“$loop_value”变量创建单元。

使用CSV文件配置小区

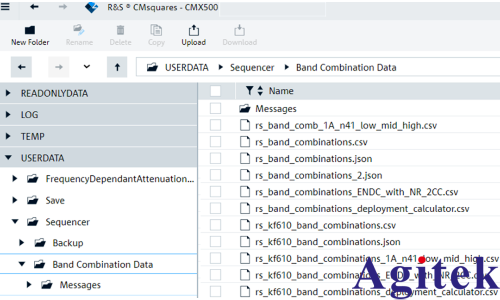

前面介绍了如何使用shuffler进行遍历测试，在做遍历的时候shuffler需要获取每一个小区的配置，在R&S CMsequencer中，您可以使用CSV文件来配置网络中的小区和频段组合。这通常涉及到读取预先准备好的或默认提供的CSV文件，这些文件包含了特定的小区配置信息。CSV配置文件设置完成后，再由shuffler进行调用。以下是具体的操作步骤和功能说明：

1.功能描述

通过“Read CSV Data”功能块，可以读取以字符分隔值格式（CSV）提供的小区配置以及频带组合，这些配置存储在一个输出变量中，这个输出变量随后可以用于提供小区配置给“Setup Cells”功能模块。

2.网络配置

CSV文件可以包含多个网络配置，例如不同的频段组合。每个网络配置在一个单独的行中描述。

如果分隔符（分号或逗号）之间的内容包含多个值，则这些值通过竖线“|”分隔。

参数的顺序不可更改。

3.必填参数

对于LTE，必须填写的参数有带宽（BW）、MIMO模式和EARFCN。

对于NR，必须填写的参数有带宽（BW）和MIMO模式。

如果缺少任何一个必填参数值，执行“Read CSV Data”功能块将会失败。

未使用的小区的参数值可以省略；可选参数值也可以省略，但分隔符仍需保留。（每行末尾不应有多余的分隔符）

4.CSV文件中的信元格式

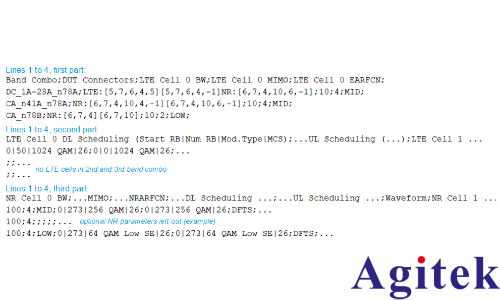

Band Combo：指定按照3GPP术语定义的频段组合。例如：

DC_1A-28A_n78A：双载波频段组合，包括LTE频段1和28以及NR频段78。所有频段的带宽等级为A，意味着每个频段最多有1个组件载波（CCs）。

CA_n41A_n78A：NR频段41和78的载波聚合，带宽等级均为A，即每个频段有1个CC。

CA_n78B：NR频段78的载波聚合，带宽等级为B，意味着最多有2个CC。

DUT Connectors：DUT上下行链路连接器对于频段组合的情况。例如（基于第一个Band Combo示例）：LTE:[5,7,6,4,5][5,7,6,4,-1]NR:[6,7,4,10,6,-1]

每个频段的连接器以整数数组的形式列出在方括号[...]内，数组的顺序与频段组合字符串中的顺序相同。

“LTE:”放在第一个LTE数组之前，“NR:”放在第一个NR数组之前。在这个例子中，有两个LTE数组，每个对应一个LTE频段，还有一个NR数组对应一个NR频段。

在每个数组中，有4个下行链路（DL）连接器值加上1个上行链路（UL）值用于LTE [DL,DL,DL,DL,UL] 或者加上2个UL值用于NR [DL,DL,DL,DL,UL,UL]。

-1表示没有指定DUT连接器。在这个例子中，第二个LTE频段和NR频段都没有使用第二个DUT UL连接器。

MIMO方案隐含在数组中：如果数组中有5和6个指定项（无-1值），则反映MIMO 4xN。

5.LTE小区具体配置

LTE Cell <n> BW：带宽以MHz为单位输入，不带单位。

h

LTE Cell <n> MIMO：值1表示SISO，值2表示MIMO 2xn，值4表示MIMO 4xn。

LTE Cell <n> EARFCN：可以通过两种方式设置：

（1）LOW、MID或HIGH自动选择频率带内的低、中或高位置作为下行链路载波中心频率。

（2）直接作为一个整数值来设置下行链路载波中心频率。

LTE Cell <n> DL Scheduling (Start RB|Num RB|Modulation Type|MCS)：配置起始资源块编号、资源块数量、调制类型及标识调制编码方案的编号。

通过这种方式，用户能够高效地配置复杂的网络环境，并利用CSV文件简化多频段组合的管理。希望这段整理能帮助您更好地理解如何使用CSV文件进行网络配置。

总结与展望

R&S®CMsequencer作为一款专为3GPP射频测试设计的强大工具，不仅提供了全面的功能覆盖，还通过现代化的软件架构和灵活的脚本编写能力，极大地简化了测试流程。无论是基础的射频性能评估还是复杂的端到端应用测试，CMsequencer都能提供高效的解决方案。

随着5G技术的不断演进和6G研究的逐步展开，无线通信领域的测试需求也将日益复杂。Rohde & Schwarz将继续致力于技术创新，推出更多先进功能，以满足未来无线通信设备的测试需求。希望通过本文的详细介绍，读者能够更加深入地了解R&S®CMsequencer的强大功能，并在实际工作中充分利用这一工具，推动无线通信技术的发展。
