如何通过矢量网络分析仪的纹波测试判断传输线阻抗不连续性

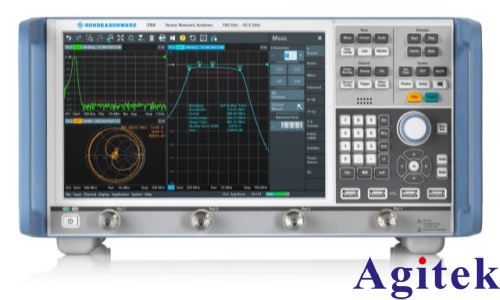

在射频与微波工程的测试实践中，矢量网络分析仪（VNA）是评估传输线性能的核心工具。当我们观察S参数（特别是S11回波损耗和S21插入损耗）时，常会发现频域曲线上出现周期性的“纹波”（Ripple）。这种纹波并非单纯的测试噪声，而是传输线内部阻抗不连续性的重要物理表征。通过分析这些纹波的幅度、周期及频率分布，工程师可以精准定位传输线的缺陷。

一、纹波的物理成因：多次反射的叠加

理想传输线应具备完全均匀的特性阻抗（如50Ω），此时信号无反射，S参数曲线平滑。然而，实际传输线中不可避免地存在阻抗不连续点，例如连接器、过孔、线宽突变或材料缺陷。

当信号在传输线中传播时，若遇到阻抗不连续点，部分能量会发生反射。如果传输线的两端（源端和负载端）阻抗均与传输线特性阻抗不匹配，信号会在两端之间发生来回反射。这些不同时间延迟的反射波在频域上相互干涉、叠加，最终形成了我们在VNA屏幕上看到的周期性幅度波动，即“纹波”。

二、纹波幅度：判断失配程度

纹波的幅度直接反映了阻抗失配的严重程度。

幅度越大，失配越严重：阻抗不连续的程度越大（例如从50Ω突变为100Ω），反射系数就越大，导致叠加后的纹波峰峰值也越大。

幅度越小，匹配越好：若阻抗仅发生微小波动，反射能量较弱，纹波幅度则较小。在理想匹配情况下，纹波消失，曲线平坦。

因此，通过观察S11曲线波动的最大值与最小值之差，可以定性判断传输线整体的回波损耗波动范围，差值越大说明系统内的反射越剧烈。

三、纹波周期：定位缺陷位置

纹波的周期（频率间隔）则隐藏了不连续点的位置信息。

1. 传输线长度与纹波频率的关系：传输线的物理长度决定了信号往返一次所需的时间延迟。线越长，延迟越大，频域上相邻波峰（或波谷）之间的频率间隔就越小，即纹波变化相对平缓；反之，短线会导致频域上纹波变化更为剧烈，周期更短。

2. 数学关系：对于无损传输线，当传输线的电长度（延时）等于信号半波长的整数倍时，会发生特定的相位叠加。例如，当传输线延时等于信号周期的1/4时，S11通常达到最大值；当延时等于信号周期的1/2时，S11达到最小值。

利用这一原理，我们可以通过测量纹波的频率周期 Fripple来反推传输线的电气长度 L： L∝1/Fripple

四、S21与S11的综合判读

S11（回波损耗）：主要反映阻抗不连续引起的反射能量。纹波明显说明存在多次反射震荡。

S21（插入损耗）：虽然主要关注幅度衰减，但在阻抗不连续的情况下，由于能量在通道内来回反射并相互干涉，S21的幅度也会出现波动。这种波动通常与S11互补——S11波峰对应S21波谷，反之亦然。

五、结论

综上所述，利用矢量网络分析仪进行纹波测试，是诊断传输线健康状况的有效手段。纹波的幅度揭示了阻抗失配的严重程度，而纹波的周期则揭示了不连续点的位置信息（或传输线长度）。在实际测试中，虽然完全消除纹波很难（因端口匹配不可能绝对完美），但通过识别异常的大幅度纹波或不符合预期的纹波周期，工程师可以快速识别并修正传输线设计中的阻抗突变点，从而优化信号完整性。
